Slope graph - Qu'est ce que c'est ?

Objectif : Montre la tendance d’une variation entre une date t et t+1 par entité.

Application : Analyse l’évolution entre deux situations.

Le slopegraph est une variante du graphique linéaire, inventée par Edward Tufte. Tout comme le "linegraph", il permet de présenter un changement entre des points par le biais d'une ligne.

Cependant, la différence est qu'un slopegraph ne compare que deux points entre eux, alors que les lignes d'un diagramme linéaire peuvent passer par de nombreux points. Ce type de visualisation de données permet de mettre en valeur très clairement une hausse ou une baisse rapide. La lecture est rapide et intuitive. Les informations importantes peuvent être communiquées rapidement et efficacement.

On les utilise souvent pour présenter un changement au cours d'une période. Il est notamment possible de présenter un " avant / après " pour différentes valeurs en les comparant à deux dates différentes.

Les valeurs liées entre elles sont connectées par des lignes en pente (slope). Un slopegraph peut aussi être utilisé pour comparer deux groupes, ou pour présenter les relations entre deux catégories sur deux valeurs qui n'ont pas forcément de lien entre elles.

Par exemple, un côté du graphique peut correspondre à la population d'un pays, et l'autre côté au nombre de milliardaires de ce même pays. Les pentes permettent alors de mettre en lumière quels pays peu peuplés ont beaucoup de milliardaires et vice versa.

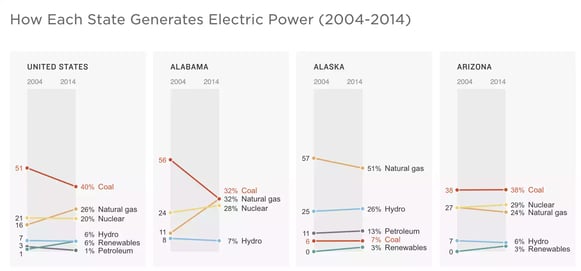

Dans cet exemple, le graphique présente comment chaque état des USA produit son énergie électrique :

Exemple-Slopegraphe

source

Le graphique se lit en observant les lignes reliant les valeurs connectées entre elles. La pente entre les points indique une hausse ou une baisse importante. Le graphique peut également montrer qu'il n'y a pas eu de grand changement entre deux périodes, si les valeurs sont restées similaires.

Généralement, un slopegraph se parcourt du haut vers le bas. Il présente d'abord les informations majeures, puis entre dans les détails au fil des valeurs présentées. Des couleurs peuvent être utilisées pour mettre encore plus en lumière les données les plus importantes.

Un slopegraph est très utile si vous souhaitez que votre audience se focalise sur les points de début et de fin. Il permet aussi de mettre en lumière une hiérarchie entre des catégories, les valeurs associées à chacun des deux groupes, et les différences entre les pentes.

En revanche, si de nombreuses variations de données entre les deux ont besoin d'être mises en lumière, il est préférable d'opter pour un diagramme linéaire. De même, un trop grand nombre de valeurs et de catégories présentées sur un même slopegraph peut le rendre difficile à lire. Cependant, les diagrammes interactifs résolvent ce problème en permettant de filtrer les valeurs sur divers critères.
